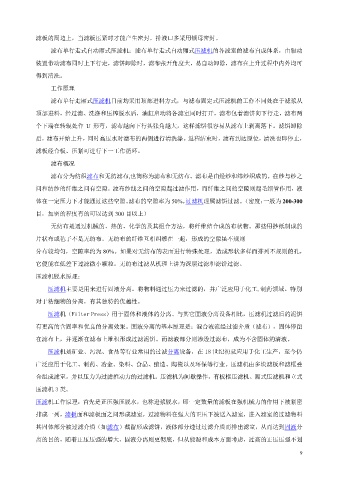

Page 9 - 压滤机过滤技术

滤板的周边上，当滤板压紧时才能产生密封。排液口多采用锁母密封。
滤布单行走式自动厢式压滤机：滤布单行走式自动厢式压滤机的各滤室的滤布自成体系，由驱动

装置带动滤布同时上下行走，滤饼卸除时，滤布张开角度大，易自动卸除，滤布在上升过程中内外均可

得到清洗。

工作原理
滤布单行走厢式压滤机目前均采用顶部进料方式，与滤布固定式压滤机的工作不同处在于滤浆从

顶部进料，经过滤、洗涤和压榨脱水后，油缸启动将各滤室同时打开，滤布包着滤饼向下行走，滤布两

个下端在转辊处作 U 形弯，滤布越向下行其张角越大，这样滤饼很容易从滤布上剥离落下。滤饼卸除

后，滤布开始上升，同时高压水对滤布的两侧进行清洗涤。返程结束时，滤布到达原位，清洗也即停止，

滤板经合板、压紧可进行下一工作循环。
滤布概况

滤布分为纺织滤布和无纺滤布,也简称为滤布和无纺布。滤布是由经纱和纬纱织成的。在纱与纱之

间和纺纱的纤维之间有空隙。滤布纱线之间的空隙起过滤作用，而纤维之间的空隙则起毛细管作用，液

体在一定压力下才能通过这些空隙。滤布的空隙率为 50%，过滤机理属滤饼过滤。（密度：一般为 200-300
目，加密的程度有的可以达到 300 目以上）

无纺布是通过机械的、热的、化学的及其组合方法，将纤维结合成的布状物。那些用抄纸制成的

片状布或毡子不是无纺布。无纺布的纤维互相纠缠在一起，形成的空隙虽不规则
分布较均匀，空隙率约为 80%。如果对无纺布的表面进行特殊处理，造成形状多样而排列不规则的孔，

它便能在低差下过滤微小颗粒。无纺布过滤从机理上讲为深层过滤和滤饼过滤。

压滤机脱水原理：

压滤机主要是用来进行固液分离。将物料通过压力来过滤的，并广泛应用于化工,制药领域。特别
对于粘细物的分离，有其独特的优越性。

压滤机（Filter Press）用于固体和液体的分离。与其它固液分离设备相比，压滤机过滤后的泥饼

有更高的含固率和优良的分离效果。固液分离的基本原理是：混合液流经过滤介质（滤布），固体停留

在滤布上，并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布，成为不含固体的清液。
压滤机是矿业、污泥、食品等行业常用的过滤分离设备，在 18 世纪初就应用于化工生产，至今仍

广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。压滤机由多块滤板和滤框叠

合组成滤室，并以压力为过滤推动力的过滤机。压滤机为间歇操作，有板框压滤机、厢式压滤机和立式

压滤机 3 类。
压滤机工作原理：首先是正压强压脱水，也称进浆脱水，即一定数量的滤板在强机械力的作用下被紧密

排成一列，滤板面和滤板面之间形成滤室，过滤物料在强大的正压下被送入滤室，进入滤室的过滤物料

其固体部分被过滤介质（如滤布）截留形成滤饼，液体部分透过过滤介质而排出滤室，从而达到固液分

离的目的，随着正压压强的增大，固液分离则更彻底，但从能源和成本方面考虑，过高的正压压强不划

9
