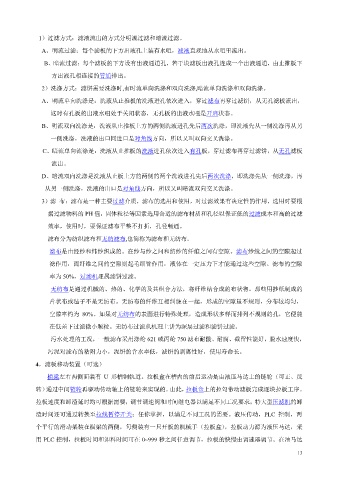

Page 13 - 压滤机过滤技术

1）过滤方式：滤液流出的方式分明流过滤和暗流过滤。

A、明流过滤：每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。
B、暗流过滤：每个滤板的下方设有出液通道孔，若干块滤板出液孔连成一个出液通道，由止推板下

方出液孔相连接的管道排出。

2）洗涤方式：滤饼需要洗涤时,有时流单向洗涤和双向洗涤,暗流单向洗涤和双向洗涤。
A、明流单向洗涤是：洗液从止推板的洗液进孔依次进入，穿过滤布再穿过滤饼，从无孔滤板流出，

这时有孔板的出液水咀处于关闭状态，无孔板的出液水咀是开启状态。

B、明流双向洗涤是：洗液从止推板上方的两侧洗液进孔先后两次洗涤，即洗液先从一侧洗涤再从另

一侧洗涤，洗液的出口同进口是对角线方向，所以又叫双向交叉洗涤。
C、暗流单向流涤是：洗液从止推板的洗液进孔依次进入有孔板，穿过滤布再穿过滤饼，从无孔滤板

流出。

D、暗流双向洗涤是洗液从止板上方的两侧的两个洗液进孔先后两次洗涤，即洗涤先从一侧洗涤，再

从另一侧洗涤，洗液的出口是对角线方向，所以又叫暗流双向交叉洗涤。
3）滤 布：滤布是一种主要过滤介质，滤布的选用和使用，对过滤效果有决定性的作用，选用时要根

据过滤物料的 PH 值，固体粒径等因素选用合适的滤布材质和孔径以保证低的过滤成本和高的过滤

效率，使用时，要保证滤布平整不打折，孔径畅通。

滤布分为纺织滤布和无纺滤布,也简称为滤布和无纺布。
滤布是由经纱和纬纱织成的。在纱与纱之间和纺纱的纤维之间有空隙。滤布纱线之间的空隙起过

滤作用，而纤维之间的空隙则起毛细管作用，液体在一定压力下才能通过这些空隙。滤布的空隙

率为 50%，过滤机理属滤饼过滤。

无纺布是通过机械的、热的、化学的及其组合方法，将纤维结合成的布状物。那些用抄纸制成的
片状布或毡子不是无纺布。无纺布的纤维互相纠缠在一起，形成的空隙虽不规则，分布较均匀，

空隙率约为 80%。如果对无纺布的表面进行特殊处理，造成形状多样而排列不规则的孔，它便能

在低差下过滤微小颗粒。无纺布过滤从机理上讲为深层过滤和滤饼过滤。

污水处理的工况，一般滤布采用涤纶 621 或丙纶 750 滤布耐酸、耐腐、截留性能好，脱水速度快，

污泥对滤布的粘附力小，泥饼的含水率低，滤饼的剥离性好，使用寿命长。
4，滤板移动装置（可选）

横梁左右两侧面装有 U 形槽钢轨道。拉板盒在槽内的前后运动是由液压马达上的链轮（可正、反

转）通过中间链轮再驱动传动轴上的链轮来实现的。由此，拉板盒上的拉勾带动滤板完成逐块拉板工序。
拉板速度和卸渣延时均可根据需要；调节调速阀和时间继电器以满足不同工况要求；特大型压滤机的卸

渣时间还可通过转换至拉线暂停开关；任你掌握，以满足不同工况的需要。液压传动，PLC 控制，两

个平行的滑动架装在横梁的两侧，每侧装有一只开板的机械手（拉板盒），拉板动力源为液压马达，采

用 PLC 控制，拉板时间和卸料时间可在 0~999 秒之间任意调节，拉板的快慢由调速器调节。在油马达

13
