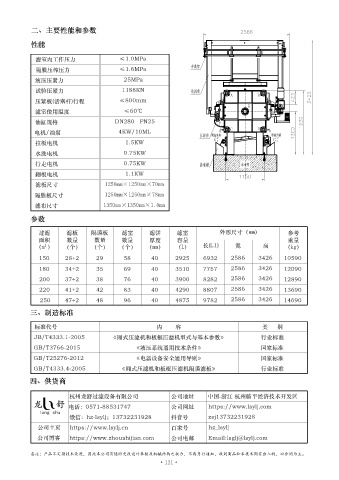

Page 84 - 《龙舒压滤机技术参数插页》
P. 84

二、主要性能和参数

            性能

             滤室内工作压力                       ≤1.0MPa

              隔膜压榨压力                       ≤1.6MPa
             液压压紧力                          25MPa
             试验压紧力                          1188KN
                                                                                  A        B
             压紧板(活塞杆)行程                    ≤800mm
                                                                                        E
             滤室使用温度                          ≤60℃
             油缸规格                        DN280   PN25                         F
             电机/油泵                         4KW/10ML                               C         D
                                                                             2" _                 2" _
             拉板电机                            1.5KW                          G 3                  G 3
             水洗电机                           0.75KW
             行走电机                           0.75KW

             翻板电机                            1.1KW
             滤板尺寸                     1250mm×1250mm×70mm
             隔膜板尺寸                    1250mm×1250mm×78mm
             滤布尺寸                    1350mm×1350mm×1.0mm

            参数

               过滤       滤板       隔膜板        滤室       滤饼        滤室             外形尺寸(mm)                参考
               面积       数量        数量        数量       厚度        容量                                     重量
              (m²)     (个)       (个)       (个)      (mm)       (L)      长(L1)       宽        高       (kg)
               150      28+2       29       58        40       2925     6932      2586      3426     10590
               180      34+2       35       69        40       3510     7757      2586      3426     12090

               200      37+2       38       76        40       3900     8282      2586      3426     12890
               220      41+2       42       83        40       4290     8807      2586      3426     13690
               250      47+2       48       96        40       4875     9782      2586      3426     14690

            三、制造标准

             标准代号                                       内       容                            类     别
             JB/T4333.1-2005            《厢式压滤机和板框压滤机型式与基本参数》                                 行业标准

             GB/T3766-2015                      《液压系统通用技术条件》                                 国家标准
             GB/T25276-2012                     《电器设备安全通用导则》                                 国家标准
             GB/T4333.4-2005               《厢式压滤机和板框压滤机隔膜滤板》                                 行业标准

            四、供货商

                         杭州龙舒过滤设备有限公司                        公司地址         中国.浙江 杭州临平经济技术开发区

             龙   舒 电话:0571-88531747                          公司网址         https://www.lsylj.com
               long shu
                         微信:hz-lsylj;13732231928             抖音号          zsj13732231928
              公司主页       https://www.lsylj.cn                百家号          hz_lsylj
              公司博客       https://www.zhoushijian.com         公司电邮         Email:lsglj@lsylj.com


            备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
