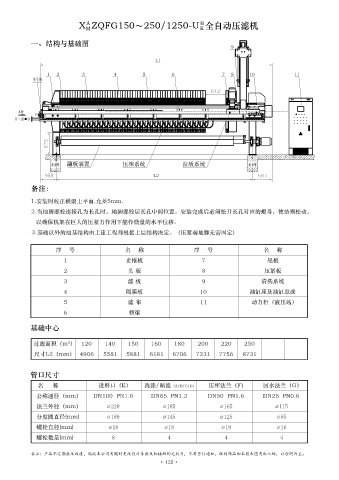

                             X  ZQFG150~250/1250-U  全自动压滤机
                                                                       K
                               M
            一、结构与基础图
                                                                                  9

                                                        L1

                  1  2        3          4         5         6                 7  8      10             11







             G








                        翻板装置                压榨系统                 拉板系统

                                                       L2
            备注:


            1.安装时校正横梁上平面,允差5mm.
            2.当地脚螺栓连接孔为长孔时,地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母,使垫圈松动,
              以确保机架在巨大的压紧力作用下能作微量的水平位移。
            3.基础以外的地基结构由土建工程师根据土层结构决定。(压紧端地脚无需固定)


                     序    号                  名    称                  序    号                   名    称
                       1                     止推板                        7                      尾板

                       2                      头 板                       8                     压紧板
                       3                      滤 板                       9                    清洗系统
                       4                     隔膜板                       10                油缸座及油缸总成

                       5                      滤 布                      11                动力柜(液压站)
                       6                      横梁

            基础中心


             过滤面积(m²) 120             140     150     160     180     200      220     250
             尺寸L2(mm) 4906           5581    5881     6181    6706    7231    7756    8731


            管口尺寸

              名     称               进料口(E)          洗涤/暗流(A/B/C/D)        压榨法兰(F)            回水法兰(G)
              公称通径(mm)            DN100  PN1.0        DN65  PN1.2         DN50  PN1.6        DN25  PN0.6
              法兰外径(mm)                ∅ 220               ∅ 185               ∅ 165              ∅ 115

              分度圆直径(mm)               ∅ 180               ∅ 145               ∅ 125               ∅ 85
              螺栓直径(mm)                 ∅ 18                ∅ 18                ∅ 18               ∅ 16
              螺栓数量(mm)                  8                   4                   4                  4


            备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
