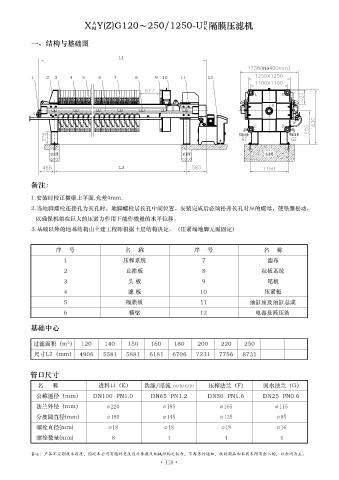

X Y(Z)G120～250/1250-U 隔膜压滤机
K
M
一、结构与基础图
L1
1 2 3 4 5 6 7 8 9 10 11 12
A B
E
G
F
C D
2" _ 2" _
G 3 G 3
L2
备注：
1.安装时校正横梁上平面,允差4mm.
2.当地脚螺栓连接孔为长孔时，地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母，使垫圈松动，
以确保机架在巨大的压紧力作用下能作微量的水平位移。
3.基础以外的地基结构由土建工程师根据土层结构决定。（压紧端地脚无需固定）
序 号 名 称 序 号 名 称
1 压榨系统 7 滤布
2 止推板 8 拉板系统
3 头 板 9 尾板
4 滤 板 10 压紧板
5 隔膜板 11 油缸座及油缸总成
6 横梁 12 电器及液压站
基础中心
过滤面积（m²） 120 140 150 160 180 200 220 250
尺寸L2（mm） 4906 5581 5881 6181 6706 7231 7756 8731
管口尺寸
名 称 进料口（E） 洗涤/暗流（A/B/C/D） 压榨法兰（F） 回水法兰（G）
公称通径（mm） DN100 PN1.0 DN65 PN1.2 DN50 PN1.6 DN25 PN0.6
法兰外径（mm） ∅ 220 ∅ 185 ∅ 165 ∅ 115
分度圆直径(mm) ∅ 180 ∅ 145 ∅ 125 ∅ 85
螺栓直径(mm) ∅ 18 ∅ 18 ∅ 18 ∅ 16
螺栓数量(mm) 8 4 4 4
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
