A
                                                                     B

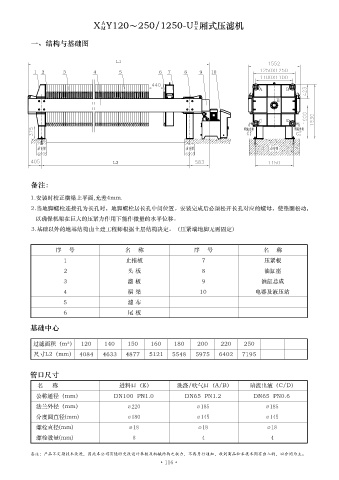

                                  X  Y120~250/1250-U  厢式压滤机
                                                                     K
                                     M
            一、结构与基础图


                                          L1
             1  2      3          4        5             6  7     8    9   10


                                                                                            A        B

                                                                                                  E


                                                                                            C         D

                                                                                         2" _             2" _
                                                                                        G 3              G 3



                                         L2



            备注:

            1.安装时校正横梁上平面,允差4mm.
            2.当地脚螺栓连接孔为长孔时,地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母,使垫圈松动,
              以确保机架在巨大的压紧力作用下能作微量的水平位移。

            3.基础以外的地基结构由土建工程师根据土层结构决定。(压紧端地脚无需固定)


                     序    号                  名    称                  序    号                  名    称
                       1                     止推板                        7                     压紧板

                       2                      头 板                       8                     油缸座
                       3                      滤 板                       9                    油缸总成
                       4                      横 梁                      10                  电器及液压站

                       5                      滤 布
                       6                      尾 板

            基础中心


             过滤面积(m²) 120             140     150     160     180     200     220      250
             尺寸L2(mm) 4084           4633    4877    5121    5548     5975    6402    7195


            管口尺寸

              名     称                      进料口(E)              洗涤/吹气口(A/B)               暗流出液(C/D)
              公称通径(mm)                   DN100  PN1.0             DN65  PN1.2             DN65  PN0.6
              法兰外径(mm)                        ∅ 220                   ∅ 185                   ∅ 185

              分度圆直径(mm)                       ∅ 180                   ∅ 145                   ∅ 145
              螺栓直径(mm)                        ∅ 18                    ∅ 18                     ∅ 18
              螺栓数量(mm)                          8                       4                       4


            备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
