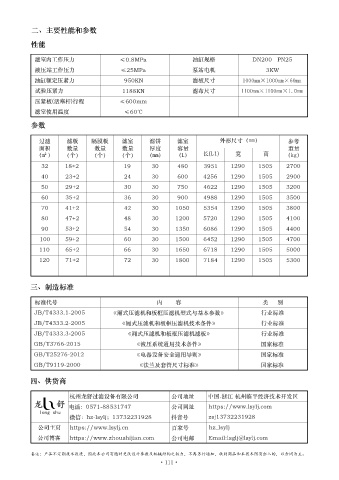

二、主要性能和参数

            性能

             滤室内工作压力                       ≤0.8MPa                   油缸规格                 DN200   PN25

             液压站工作压力                       ≤25MPa                    泵站电机                     3KW
             油缸额定压紧力                         950KN                   滤板尺寸             1000mm×1000mm×60mm
             试验压紧力                          1188KN                   滤布尺寸             1100mm×1100mm×1.0mm

             压紧板(活塞杆)行程                    ≤600mm
             滤室使用温度                          ≤60℃

            参数

               过滤       滤板       隔膜板        滤室        滤饼       滤室             外形尺寸(mm)                参考
               面积       数量        数量        数量        厚度       容量                                     重量
              (m²)     (个)       (个)       (个)       (mm)      (L)      长(L1)       宽        高       (kg)

               32       18+2                19        30       480      3951      1290      1505      2700
               40       23+2                 24       30       600      4256      1290      1505      2900
               50       29+2                 30       30       750      4622      1290      1505     3200

               60       35+2                 36       30       900      4988      1290      1505     3500
               70       41+2                 42       30       1050     5354      1290      1505     3800
               80       47+2                48        30       1200     5720      1290      1505     4100

               90       53+2                 54       30       1350     6086      1290      1505     4400
               100      59+2                 60       30       1500     6452      1290      1505     4700
               110      65+2                66        30       1650     6718      1290      1505     5000
               120      71+2                 72       30       1800     7184      1290      1505     5300




            三、制造标准


             标准代号                                       内       容                            类     别
             JB/T4333.1-2005            《厢式压滤机和板框压滤机型式与基本参数》                                 行业标准
             JB/T4333.2-2005               《厢式压滤机和板框压滤机技术条件》                                 行业标准
             JB/T4333.3-2005                 《厢式压滤机和板框压滤机滤板》                                 行业标准

             GB/T3766-2015                      《液压系统通用技术条件》                                 国家标准
             GB/T25276-2012                     《电器设备安全通用导则》                                 国家标准
             GB/T9119-2000                       《法兰及套管尺寸标准》                                 国家标准


            四、供货商

                         杭州龙舒过滤设备有限公司                        公司地址         中国.浙江 杭州临平经济技术开发区

             龙   舒 电话:0571-88531747                          公司网址         https://www.lsylj.com
               long shu
                         微信:hz-lsylj;13732231928             抖音号          zsj13732231928
              公司主页        https://www.lsylj.cn               百家号          hz_lsylj
              公司博客       https://www.zhoushijian.com         公司电邮         Email:lsglj@lsylj.com


            备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
