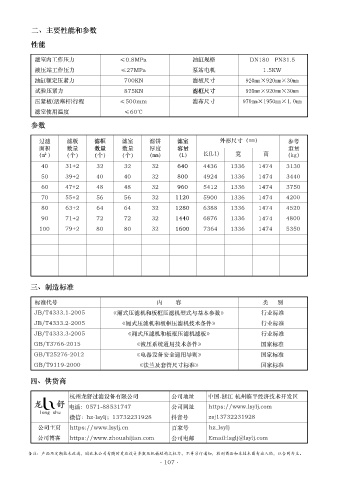

二、主要性能和参数
性能
滤室内工作压力 ≤0.8MPa 油缸规格 DN180 PN31.5
液压站工作压力 ≤27MPa 泵站电机 1.5KW
油缸额定压紧力 700KN 滤板尺寸 920mm×920mm×30mm
试验压紧力 875KN 滤框尺寸 920mm×920mm×30mm
压紧板(活塞杆)行程 ≤500mm 滤布尺寸 970mm×1950mm×1.0mm
滤室使用温度 ≤60℃
参数
过滤 滤板 滤框 滤室 滤饼 滤室 外形尺寸(mm) 参考
面积 数量 数量 数量 厚度 容量 重量
(m²) (个) (个) (个) (mm) (L) 长(L1) 宽 高 (kg)
40 31+2 32 32 32 640 4436 1336 1474 3130
50 39+2 40 40 32 800 4924 1336 1474 3440
60 47+2 48 48 32 960 5412 1336 1474 3750
70 55+2 56 56 32 1120 5900 1336 1474 4200
80 63+2 64 64 32 1280 6388 1336 1474 4520
90 71+2 72 72 32 1440 6876 1336 1474 4800
100 79+2 80 80 32 1600 7364 1336 1474 5350
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话:0571-88531747 公司网址 https://www.lsylj.com
long shu
微信:hz-lsylj;13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
