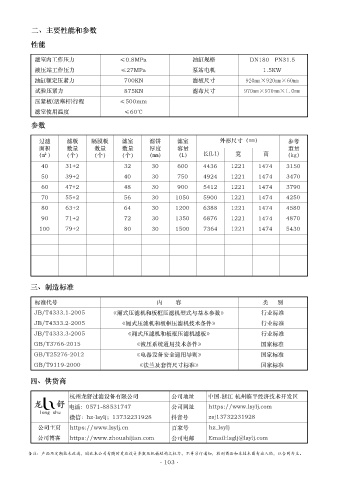

Page 66 - 《龙舒压滤机技术参数插页》
P. 66
二、主要性能和参数
性能
滤室内工作压力 ≤0.8MPa 油缸规格 DN180 PN31.5
液压站工作压力 ≤27MPa 泵站电机 1.5KW
油缸额定压紧力 700KN 滤板尺寸 920mm×920mm×60mm
试验压紧力 875KN 滤布尺寸 970mm×970mm×1.0mm
压紧板(活塞杆)行程 ≤500mm
滤室使用温度 ≤60℃
参数
过滤 滤板 隔膜板 滤室 滤饼 滤室 外形尺寸（mm） 参考
面积 数量 数量 数量 厚度 容量 重量
（m²） （个） （个） （个） （mm） （L） 长(L1) 宽 高 （kg）
40 31+2 32 30 600 4436 1221 1474 3150
50 39+2 40 30 750 4924 1221 1474 3470
60 47+2 48 30 900 5412 1221 1474 3790
70 55+2 56 30 1050 5900 1221 1474 4250
80 63+2 64 30 1200 6388 1221 1474 4580
90 71+2 72 30 1350 6876 1221 1474 4870
100 79+2 80 30 1500 7364 1221 1474 5430
三、制造标准
标准代号 内 容 类 别
JB/T4333.1-2005 《厢式压滤机和板框压滤机型式与基本参数》 行业标准
JB/T4333.2-2005 《厢式压滤机和板框压滤机技术条件》 行业标准
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
GB/T3766-2015 《液压系统通用技术条件》 国家标准
GB/T25276-2012 《电器设备安全通用导则》 国家标准
GB/T9119-2000 《法兰及套管尺寸标准》 国家标准
四、供货商
杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj
公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，因此本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
