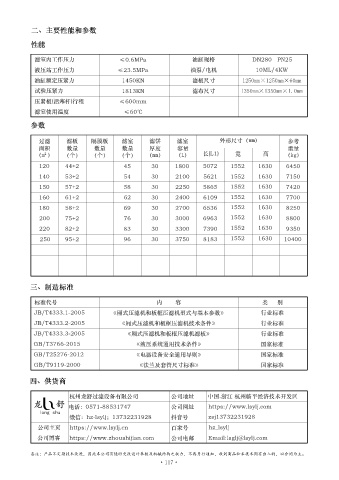

二、主要性能和参数

            性能

             滤室内工作压力                       ≤0.6MPa                  油缸规格                  DN280   PN25

             液压站工作压力                      ≤23.5MPa                  油泵/电机                  10ML/4KW
             油缸额定压紧力                        1450KN                   滤板尺寸             1250mm×1250mm×60mm
             试验压紧力                          1813KN                   滤布尺寸             1350mm×1350mm×1.0mm

             压紧板(活塞杆)行程                    ≤600mm
             滤室使用温度                          ≤60℃

            参数

               过滤       滤板       隔膜板        滤室       滤饼        滤室             外形尺寸(mm)                参考
               面积       数量        数量        数量       厚度        容量                                     重量
              (m²)     (个)       (个)       (个)      (mm)       (L)      长(L1)       宽        高       (kg)

               120      44+2                45        30      1800      5072      1552      1630     6450
               140      53+2                54        30       2100     5621      1552      1630     7150
               150      57+2                58        30       2250     5865      1552      1630     7420

               160      61+2                62        30       2400     6109      1552      1630     7700
               180      58+2                69        30       2700     6536      1552      1630     8250
               200      75+2                76        30       3000     6963      1552      1630     8800

               220      82+2                83        30       3300     7390      1552      1630     9350
               250      95+2                96        30       3750     8183      1552      1630     10400








            三、制造标准


             标准代号                                       内       容                            类     别
             JB/T4333.1-2005            《厢式压滤机和板框压滤机型式与基本参数》                                 行业标准
             JB/T4333.2-2005               《厢式压滤机和板框压滤机技术条件》                                 行业标准
             JB/T4333.3-2005                 《厢式压滤机和板框压滤机滤板》                                 行业标准

             GB/T3766-2015                      《液压系统通用技术条件》                                 国家标准
             GB/T25276-2012                     《电器设备安全通用导则》                                 国家标准
             GB/T9119-2000                       《法兰及套管尺寸标准》                                 国家标准


            四、供货商

                         杭州龙舒过滤设备有限公司                        公司地址         中国.浙江 杭州临平经济技术开发区

             龙   舒 电话:0571-88531747                          公司网址         https://www.lsylj.com
               long shu
                         微信:hz-lsylj;13732231928             抖音号          zsj13732231928
              公司主页       https://www.lsylj.cn                百家号          hz_lsylj
              公司博客       https://www.zhoushijian.com         公司电邮         Email:lsglj@lsylj.com


            备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
