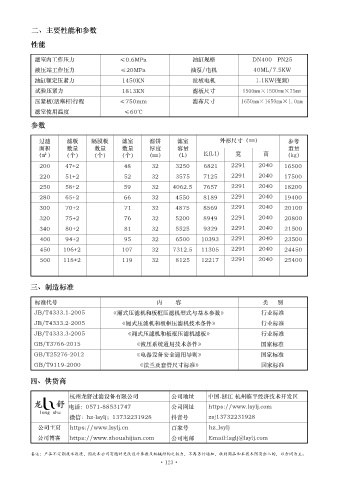

Page 86 - 《龙舒压滤机技术参数插页》
P. 86

二、主要性能和参数

            性能

             滤室内工作压力                       ≤0.6MPa                   油缸规格                 DN400   PN25

             液压站工作压力                       ≤20MPa                   油泵/电机                 40ML/7.5KW
             油缸额定压紧力                        1450KN                   拉板电机                  1.1KW(变频)
             试验压紧力                          1813KN                   滤板尺寸             1500mm×1500mm×75mm

             压紧板(活塞杆)行程                    ≤750mm                    滤布尺寸             1650mm×1650mm×1.0mm
             滤室使用温度                          ≤60℃

            参数

               过滤       滤板       隔膜板        滤室        滤饼       滤室             外形尺寸(mm)                参考
               面积       数量        数量        数量        厚度       容量                                     重量
              (m²)     (个)       (个)       (个)       (mm)      (L)      长(L1)       宽        高       (kg)

               200      47+2                48        32       3250     6821      2291      2040     16500
               220      51+2                 52       32       3575     7125      2291      2040     17500
               250      58+2                59        32      4062.5    7657      2291      2040     18200

               280      65+2                66        32       4550     8189      2291      2040     19400
               300      70+2                 71       32       4875     8569      2291      2040     20100
               320      75+2                 76       32       5200     8949      2291      2040     20800

               340      80+2                 81       32       5525     9329      2291      2040     21500
               400      94+2                 95       32       6500     10393     2291      2040     23500
               450     106+2                107       32      7312.5    11305     2291      2040     24450
               500     118+2                119       32       8125     12217     2291      2040     25400




            三、制造标准


             标准代号                                       内       容                            类     别
             JB/T4333.1-2005            《厢式压滤机和板框压滤机型式与基本参数》                                 行业标准
             JB/T4333.2-2005               《厢式压滤机和板框压滤机技术条件》                                 行业标准
             JB/T4333.3-2005                 《厢式压滤机和板框压滤机滤板》                                 行业标准

             GB/T3766-2015                      《液压系统通用技术条件》                                 国家标准
             GB/T25276-2012                     《电器设备安全通用导则》                                 国家标准
             GB/T9119-2000                       《法兰及套管尺寸标准》                                 国家标准


            四、供货商

                         杭州龙舒过滤设备有限公司                        公司地址         中国.浙江 杭州临平经济技术开发区

             龙   舒 电话:0571-88531747                          公司网址         https://www.lsylj.com
               long shu
                         微信:hz-lsylj;13732231928             抖音号          zsj13732231928
              公司主页        https://www.lsylj.cn               百家号          hz_lsylj
              公司博客       https://www.zhoushijian.com         公司电邮         Email:lsglj@lsylj.com


            备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
