21

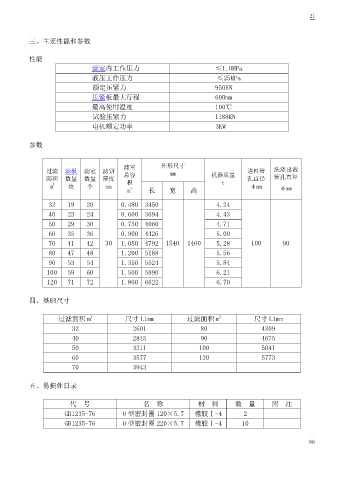

三、主要性能和参数

性能
滤室内工作压力 ≤1.0MPa
液压工作压力 ≤25MPa
额定压紧力 950KN
压紧板最大行程 600mm

最高使用温度 100℃
试验压紧力 1188KN
电机额定功率 3KW

参数

滤室 外形尺寸
过滤 滤板 滤室 滤饼 总容 mm 进料管 洗涤出液
面积 数量 数量 厚度 积 机器质量 孔直径 管孔直径
t
2
m 块 个 mm 3 φmm φmm
m 长 宽 高
32 19 20 0.480 3450 4.24
40 23 24 0.600 3694 4.43
50 29 30 0.750 4060 4.71
60 35 36 0.900 4426 5.00

70 41 42 30 1.050 4792 1540 1460 5.28 100 90
80 47 48 1.200 5188 5.56
90 53 54 1.350 5524 5.84
100 59 60 1.500 5890 6.21
120 71 72 1.800 6622 6.70

四、基础尺寸

2
2
过滤面积 m 尺寸 L1mm 过滤面积 m 尺寸 L1mm
32 2601 80 4309
40 2845 90 4675

50 3211 100 5041
60 3577 120 5773
70 3943

五、易损件目录

代 号 名 称 材 料 数 量 附 注
GB1235-76 0 型密封圈 120×5.7 橡胶Ⅰ-4 2
GB1235-76 0 型密封圈 220×5.7 橡胶Ⅰ-4 10
