19

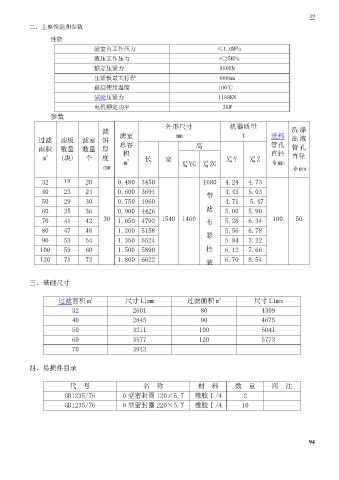

二、主要性能和参数
性能
滤室内工作压力 ≤1.0MPa
液压工作压力 ≤25MPa
额定压紧力 950KN
压紧板最大行程 600mm
最高使用温度 100℃

试验压紧力 1188KN
电机额定功率 3KW
参数
外形尺寸 机器质量
滤 滤室 mm t 进料 洗 涤
过滤 滤板 滤室 饼 总容 管孔 出 液
面积 数量 数量 厚 积 高 直径 管 孔
2
m (块) 个 度 m 长 宽 A A X M Y X M Z φmm 直径
A
A
3
mm X M YG X M ZG φmm
32 19 20 0.480 3450 1680 4.24 4.73
40 23 24 0.600 3694 4.43 5.03
带
50 29 30 0.750 4060 4.71 5.47

60 35 36 0.900 4426 滤 5.00 5.90
70 41 42 30 1.050 4792 1540 1460 布 5.28 6.34 100 50
80 47 48 1.200 5158 悬 5.56 6.78
90 53 54 1.350 5524 5.84 7.22
100 59 60 1.500 5890 挂 6.12 7.66
120 71 72 1.800 6622 装 6.70 8.54

三、基础尺寸

过滤面积 m 尺寸 L1mm 过滤面积 m 尺寸 L1mm
2
2
32 2601 80 4309
40 2845 90 4675

50 3211 100 5041
60 3577 120 5773
70 3943

四、易损件目录

代 号 名 称 材 料 数 量 附 注
GB1235/76 0 型密封圈 120×5.7 橡胶Ⅰ/4 2
GB1235/76 0 型密封圈 220×5.7 橡胶Ⅰ/4 10
