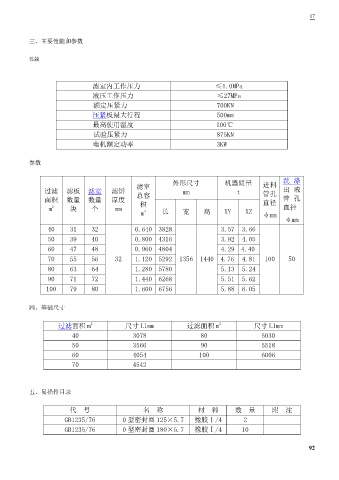

三、主要性能和参数

性能

滤室内工作压力 ≤1.0MPa
液压工作压力 ≤27MPa
额定压紧力 700KN
压紧板最大行程 500mm

最高使用温度 100℃
试验压紧力 875KN
电机额定功率 3KW

参数

外形尺寸 机器质量 进料 洗 涤
滤室
过滤 滤板 滤室 滤饼 总容 mm t 管孔 出 液
面积 数量 数量 厚度 直径 管 孔
2
m 块 个 mm 积 直径
3
m 长 宽 高 XY XZ φmm
φmm
40 31 32 0.640 3828 3.57 3.66
50 39 40 0.800 4316 3.92 4.05
60 47 48 0.960 4804 4.29 4.40
70 55 56 32 1.120 5292 1356 1440 4.76 4.81 100 50
80 63 64 1.280 5780 5.13 5.24
90 71 72 1.440 6268 5.51 5.62

100 79 80 1.600 6756 5.88 6.05

四、基础尺寸

2
2
过滤面积 m 尺寸 L1mm 过滤面积 m 尺寸 L1mm
40 3078 80 5030
50 3566 90 5518
60 4054 100 6006
70 4542

五、易损件目录

代 号 名 称 材 料 数 量 附 注
GB1235/76 0 型密封圈 125×5.7 橡胶Ⅰ/4 2
GB1235/76 0 型密封圈 180×5.7 橡胶Ⅰ/4 10
