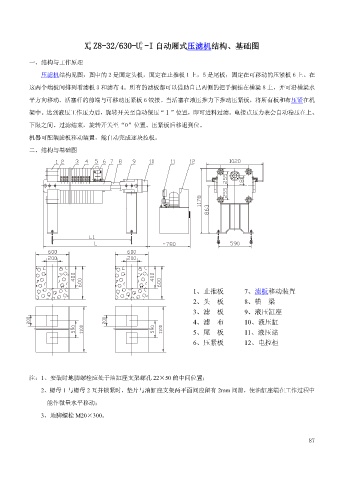

X Z8-32/630-U -I 自动厢式压滤机结构、基础图
M
K
一、结构与工作原理
压滤机结构见图，图中的 2 是固定头板，固定在止推板 1 上，5 是尾板，固定在可移动的压紧板 6 上。在
这两个端板间排列着滤板 3 和滤布 4。所有的滤板都可以借助自己两侧的把手搁挂在横梁 8 上，并可沿横梁水

平方向移动。活塞杆的前端与可移动压紧板 6 铰接。当活塞在液压推力下推动压紧板，将所有板和布压紧在机

架中。达到液压工作压力后，旋转开关至自动保压“Ⅰ”位置，即可进料过滤。电接点压力表会自动稳压在上、

下限之间。过滤结束，旋转开关至“0”位置。压紧板后移退到位。

机器可配装滤板移动装置，能自动完成逐块拉板。
二、结构与基础图

1、止推板 7、滤板移动装置

2、头 板 8、横 梁
3、滤 板 9、液压缸座
4、滤 布 10、液压缸
5、尾 板 11、液压站

6、压紧板 12、电控柜

注：1、安装时地脚螺栓应处于油缸座支架螺孔 22×50 的中间位置；

2、螺母 1 与螺母 2 互并锁紧时，垫片与油缸座支架两平面间应留有 2mm 间隙，使油缸座端在工作过程中

能作微量水平移动；

3、地脚螺栓 M20×300。
