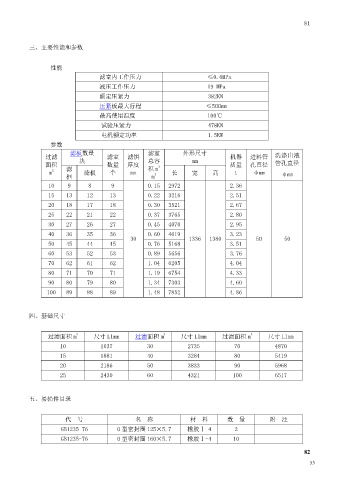

三、主要性能和参数

性能
滤室内工作压力 ≤0.6MPa
液压工作压力 19 MPa
额定压紧力 382KN

压紧板最大行程 ≤500mm
最高使用温度 100℃
试验压紧力 478KN
电机额定功率 1.5KW
参数
滤板数量 滤室 外形尺寸
过滤 块 滤室 滤饼 总容 mm 机器 进料管 洗涤出液
面积 数量 厚度 3 质量 孔直径 管孔直径
2
m 滤 滤板 个 mm 积 m 长 宽 高 t φmm φmm
3
框 m
10 9 8 9 0.15 2972 2.36
15 13 12 13 0.22 3216 2.51
20 18 17 18 0.30 3521 2.67
25 22 21 22 0.37 3765 2.80
30 27 26 27 0.45 4070 2.95

40 36 35 36 0.60 4619 3.23
30 1336 1380 50 50
50 45 44 45 0.76 5168 3.51
60 53 52 53 0.89 5656 3.76
70 62 61 62 1.04 6205 4.04
80 71 70 71 1.19 6754 4.33
90 80 79 80 1.34 7303 4.60
100 89 88 89 1.48 7852 4.86

四、基础尺寸

2
2
2
过滤面积 m 尺寸 L1mm 过滤面积 m 尺寸 L1mm 过滤面积 m 尺寸 L1mm
10 1637 30 2735 70 4870
15 1881 40 3284 80 5419
20 2186 50 3833 90 5968
25 2430 60 4321 100 6517

五、易损件目录

代 号 名 称 材 料 数 量 附 注
GB1235-76 0 型密封圈 125×5.7 橡胶Ⅰ-4 2

GB1235-76 0 型密封圈 160×5.7 橡胶Ⅰ-4 10
