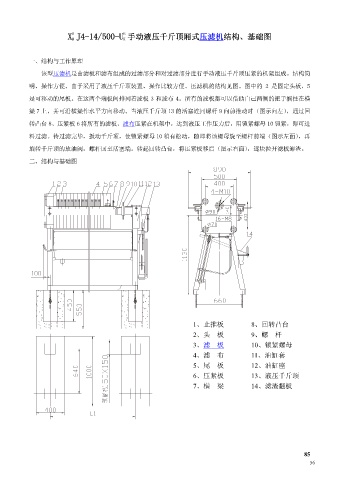

X J4-14/500-U 手动液压千斤顶厢式压滤机结构、基础图
K
M

一、结构与工作原理
该型压滤机是由滤板和滤布组成的过滤部分和对过滤部分进行手动液压千斤顶压紧的机架组成。结构简

明、操作方便。由于采用了液压千斤顶装置、操作比较方便。压滤机的结构见图。图中的 2 是固定头板，5

是可移动的尾板。在这两个端板间排列着滤板 3 和滤布 4。所有的滤板都可以借助自己两侧的把手搁挂在横

梁 7 上，并可沿横梁作水平方向移动。当液压千斤顶 13 的活塞连同螺杆 9 向前推动时（图示向左），通过回
转凸台 8、压紧板 6 将所有的滤板、滤布压紧在机架中，达到液压工作压力后，用锁紧螺母 10 锁紧，即可进

料过滤。待过滤完毕，扳动千斤顶，使锁紧螺母 10 稍有松动，随即将该螺母旋至螺杆前端（图示左面），再

旋转千斤顶的放油阀，螺杆回至活塞端。转起回转凸台，将压紧板移后（图示右面），逐块拉开滤板卸渣。

二、结构与基础图

1、止推板 8、回转凸台
2、头 板 9、螺 杆
3、滤 板 10、锁紧螺母
4、滤 布 11、油缸套

5、尾 板 12、油缸座
6、压紧板 13、液压千斤顶
7、横 梁 14、滤渣翻板
