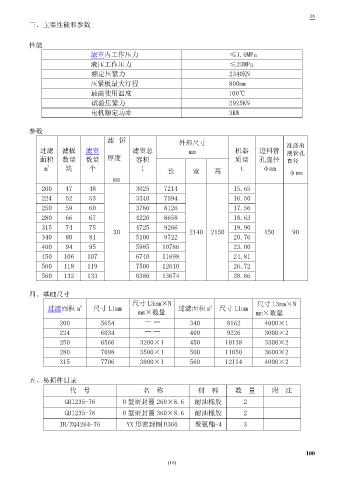

三、主要性能和参数

性能
滤室内工作压力 ≤1.0MPa
液压工作压力 ≤23MPa
额定压紧力 2340KN

压紧板最大行程 800mm
最高使用温度 100℃
试验压紧力 2925KN
电机额定功率 3KW

参数
滤 饼 外形尺寸
过滤 滤板 滤室 滤室总 mm 机器 进料管 洗涤出
液管孔
面积 数量 数量 厚度 容积 质量 孔直径 直径
2
m 块 个 l 长 宽 高 t φmm φmm
mm

200 47 48 3025 7214 15.65
224 52 53 3340 7594 16.50
250 59 60 3780 8126 17.56
280 66 67 4220 8658 18.63
315 74 75 4725 9266 19.90
30 2140 2150 150 90
340 80 81 5100 9722 20.76
400 94 95 5985 10786 23.00

450 106 107 6740 11698 24.81
500 118 119 7500 12610 26.72
560 132 133 8380 13674 28.86

四、基础尺寸
尺寸 L3mm×N 尺寸 L3mm×N
2
2
过滤面积 m 尺寸 L1mm 过滤面积 m 尺寸 L1mm
mm×数量 mm×数量
200 5654 340 8162 4000×1
224 6034 400 9226 3000×2
250 6566 3200×1 450 10138 3300×2
280 7098 3500×1 500 11050 3600×2
315 7706 3800×1 560 12114 4000×2

五、易损件目录
代 号 名 称 材 料 数 量 附 注
GB1235-76 0 型密封圈 260×8.6 耐油橡胶 2

GB1235-76 0 型密封圈 360×8.6 耐油橡胶 2
JB/ZQ4264-76 YX 形密封圈 D360 聚氨酯-4 3
