XYJG32-120 平方 1000 一体式隔膜厢式压滤机

一、结构与工作原理

压滤机是由滤板和滤布组成的过滤部分和对过滤部分进行压紧的机架组成。本机的特点是液压泵站、电

机和电器控制箱分别装在油缸座和油箱体内，使机身、电器、液压三部分融为一体。机器安装调试后，只需
接通电源即可投入使用。它具有造型美观、结构紧凑、占据空间小等突出优点。该系列的压滤机无论在运

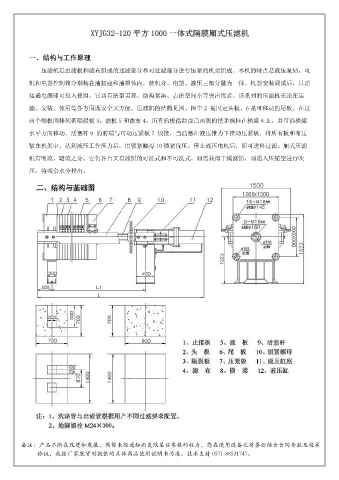

输、安装、使用等各方面既安全又方便。压滤机的结构见图。图中 2 是固定头板，6 是可移动的尾板。在这

两个端板间排列着隔膜板 3、滤板 5 和滤布 4。所有的板借助自己两侧的把手搁挂在横梁 8 上，并可沿横梁
水平方向移动。活塞杆 9 的前端与可动压紧板 7 铰接，当活塞在液压推力下推动压紧板，将所有板和布压

紧在机架中。达到液压工作压力后，用锁紧螺母 10 锁紧保压。停止液压电机后，即可进料过滤。厢式压滤

机有明流、暗流之分。它们各自又有滤饼的可洗式和不可洗式。如需获得干燥滤饼，须通入压缩空进行吹

压，将残余水分排出。
