XZG32-120 平方 1000 一体式隔膜厢式压滤机

一、结构与工作原理

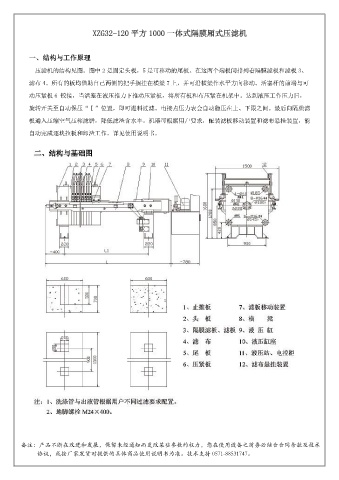

压滤机的结构见图。图中 2 是固定头板，5 是可移动的尾板。在这两个端板间排列着隔膜滤板和滤板 3、

滤布 4。所有的板均借助自己两侧的把手搁挂在横梁 7 上，并可沿横梁作水平方向移动。活塞杆的前端与可
动压紧板 6 铰接，当活塞在液压推力下推动压紧板，将所有板和布压紧在机架中。达到液压工作压力后，

旋转开关至自动保压“Ⅰ”位置，即可进料过滤。电接点压力表会自动稳压在上、下限之间。最后向隔膜滤

板通入压缩空气压榨滤饼，降低滤渣含水率。机器可根据用户要求，配装滤板移动装置和滤布悬挂装置，能
自动完成逐块拉板和卸渣工作。详见使用说明书。

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
