XYJG32-120 平方 1000 嵌入式隔膜厢式压滤机

一、结构与工作原理

压滤机是由滤板和滤布组成的过滤部分和对过滤部分进行压紧的机架组成。本机的特点是液压泵站、电

机和电器控制箱分别装在油缸座和油箱体内，使机身、电器、液压三部分融为一体。机器安装调试后，只需
接通电源即可投入使用。它具有造型美观、结构紧凑、占据空间小等突出优点。该系列的压滤机无论在运输、

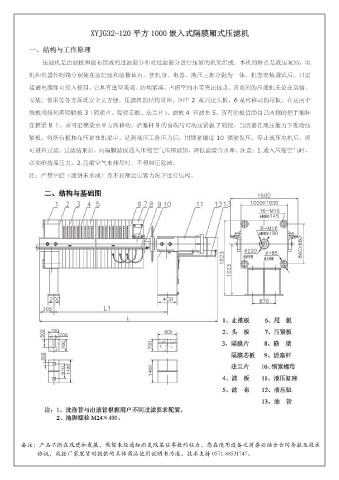

安装、使用等各方面既安全又方便。压滤机的结构见图。图中 2 是固定头板，6 是可移动的尾板。在这两个

端板间排列着隔膜板 3（隔膜片、隔膜芯板、法兰片）、滤板 4 和滤布 5。所有的板借助自己两侧的把手搁挂

在横梁 8 上，并可沿横梁水平方向移动。活塞杆 9 的前端与可动压紧板 7 铰接，当活塞在液压推力下推动压

紧板，将所有板和布压紧在机架中。达到液压工作压力后，用锁紧螺母 10 锁紧保压。停止液压电机后，即
可进料过滤。过滤结束后，向隔膜滤板通入压缩空气压榨滤饼，降低滤渣含水率。注意：1.通入压缩空气时，

必须维持原压力。2.压缩空气未排尽时，不得卸压除渣。

注：严禁空腔（滤饼未形成）及不到额定压紧力况下进行压榨。

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
