XZG100-250 平方 1250 分体式隔膜压滤机

一、结构与工作原理

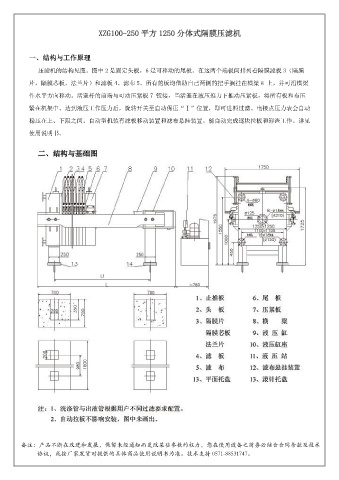

压滤机的结构见图。图中 2 是固定头板，6 是可移动的尾板。在这两个端板间排列着隔膜滤板 3（隔膜

片，隔膜芯板，法兰片）和滤板 4、滤布 5。所有的板均借助自己两侧的把手搁挂在横梁 8 上，并可沿横梁
作水平方向移动。活塞杆的前端与可动压紧板 7 铰接，当活塞在液压推力下推动压紧板，将所有板和布压

紧在机架中。达到液压工作压力后，旋转开关至自动保压“Ⅰ”位置，即可进料过滤。电接点压力表会自动

稳压在上、下限之间。自动型机装有滤板移动装置和滤布悬挂装置。能自动完成逐块拉板和卸渣工作。详见
使用说明书。

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
