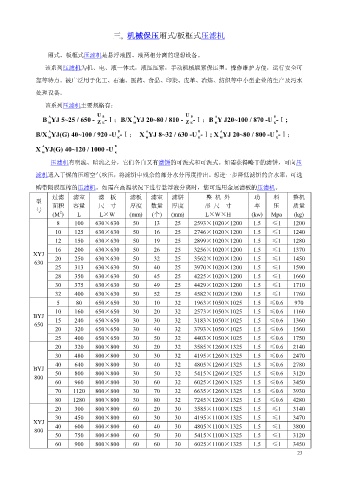

Page 23 - 压滤机过滤技术

三, 机械保压厢式/板框式压滤机

厢式、板框式压滤机是悬浮液固、液两相分离的理想设备。
该系列压滤机为机、电、液一体式，液压压紧，手动机械锁紧保压型。操作维护方便，运行安全可

靠等特点。被广泛用于化工、石油、医药、食品、印染、皮革、冶炼、纺织等中小型企业的生产及污水

处理设备。

该系列压滤机主要规格有：
A U B A U B A B
B YJ 5~25 / 650 - -Ⅰ；B/X YJ 20~80 / 810 - -Ⅰ；B Y J20~100 / 870 -U -Ⅰ;
M Z K M Z K M K
A B A B A B
B/X YJ(G) 40~100 / 920 -U -Ⅰ； X YJ 8~32 / 630 -U -Ⅰ; X YJ 20~80 / 800 -U -Ⅰ；
M K M K M K
A B
X YJ(G) 40~120 / 1000 -U
M K
压滤机有明流、暗流之分，它们各自又有滤饼的可洗式和可洗式。如需获得略干的滤饼，可向压

滤机通入干燥的压缩空气吹压，将滤饼中残余的部分水分再度排出。想进一步降低滤饼的含水率，可选

购带隔膜压榨的压滤机。如需在高温状况下进行悬浮液分离时，您可选用金属滤板的压滤机。
过滤 滤室 滤 板 滤板 滤室 滤饼 整 机 外 功 料 整机
型
面积 容量 尺 寸 厚度 数量 厚度 形 尺 寸 率 压 质量
号 2
(M ) L L×W (mm) (个) (mm) L×W×H (kw) Mpa (kg)
8 100 630×630 50 13 25 2593×1020×1200 1.5 ≤1 1200
10 125 630×630 50 16 25 2746×1020×1200 1.5 ≤1 1240
12 150 630×630 50 19 25 2899×1020×1200 1.5 ≤1 1280
16 200 630×630 50 26 25 3256×1020×1200 1.5 ≤1 1370
XYJ
20 250 630×630 50 32 25 3562×1020×1200 1.5 ≤1 1450
630
25 313 630×630 50 40 25 3970×1020×1200 1.5 ≤1 1590
28 350 630×630 50 45 25 4225×1020×1200 1.5 ≤1 1660
30 375 630×630 50 49 25 4429×1020×1200 1.5 ≤1 1710
32 400 630×630 50 52 25 4582×1020×1200 1.5 ≤1 1760
5 80 650×650 30 10 32 1963×1050×1025 1.5 ≤0.6 970
10 160 650×650 30 20 32 2573×1050×1025 1.5 ≤0.6 1160
BYJ
15 240 650×650 30 30 32 3183×1050×1025 1.5 ≤0.6 1360
650
20 320 650×650 30 40 32 3793×1050×1025 1.5 ≤0.6 1560
25 400 650×650 30 50 32 4403×1050×1025 1.5 ≤0.6 1750
20 320 800×800 30 20 32 3585×1260×1325 1.5 ≤0.6 2140
30 480 800×800 30 30 32 4195×1260×1325 1.5 ≤0.6 2470
40 640 800×800 30 40 32 4805×1260×1325 1.5 ≤0.6 2780
BYJ
50 800 800×800 30 50 32 5415×1260×1325 1.5 ≤0.6 3120
800
60 960 800×800 30 60 32 6025×1260×1325 1.5 ≤0.6 3450
70 1120 800×800 30 70 32 6635×1260×1325 1.5 ≤0.6 3930
80 1280 800×800 30 80 32 7245×1260×1325 1.5 ≤0.6 4280
20 300 800×800 60 20 30 3585×1100×1325 1.5 ≤1 3140
30 450 800×800 60 30 30 4195×1100×1325 1.5 ≤1 3470
XYJ
40 600 800×800 60 40 30 4805×1100×1325 1.5 ≤1 3800
800
50 750 800×800 60 50 30 5415×1100×1325 1.5 ≤1 3120
60 900 800×800 60 60 30 6025×1100×1325 1.5 ≤1 3450
23
