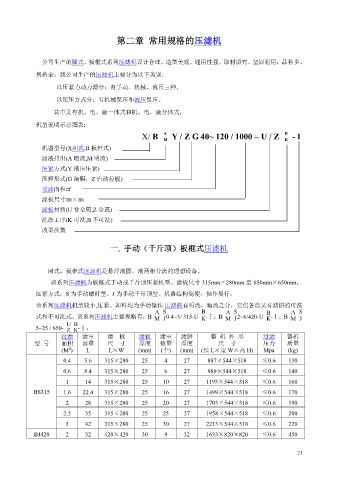

第二章 常用规格的压滤机

公司生产的厢式、板框式系列压滤机设计合理、造型美观、通用性强、取材讲究、坚固耐用；品种多、

规格全。我公司生产的压滤机主要分为以下类别:
以压紧力动力源分：有手动、机械、液压三种。

以保压方式分：有机械保压和液压保压。

其中又有机、电、液一体式和机、电、液分体式，

机型说明示意图表:
A B
X/ B Y / Z G 40~ 120 / 1000 – U / Z - I
M K
机器型号(X厢式,B 板框式)
滤液排出(A 暗流,M 明流)
压紧方式(Y 液压压紧)

压榨形式(G 隔膜，Z 自动拉板)
过滤面积㎡
滤板尺寸㎜×㎜

滤板材质(U 非金属,Z 金属)
洗涤工序(K 可洗,B 不可洗)
改型次数

一, 手动（千斤顶）板框式压滤机

厢式、板框式压滤机是悬浮液固、液两相分离的理想设备。
该系列压滤机为板框式手动或千斤顶压紧机型。滤板尺寸 315mm×280mm 至 650mm×650mm，

压紧方式：S 为手动螺杆型。J 为手动千斤顶型。机器结构简便，操作易行。
该系列压滤机机型较小,压紧、卸料均为手动操作.压滤机有明流，暗流之分，它们各自又有滤饼的可洗
A S B A S B A S
式和不可洗式。该系列压滤机主要规格有：B M J 0.4~3/ 315-U K -Ⅰ；B M J 2~6/420-U K -Ⅰ；B M J
U B
5~25 / 650- Z K -Ⅰ；
过滤 滤室 滤 板 滤板 滤室 滤饼 整 机 外 形 过滤 整机
型 号 面积 容量 尺 寸 厚度 数量 厚度 尺 寸 压力 质量
2
(M ) L L×W (mm) (个) (mm) (长 L×宽 W×高 H) Mpa (kg)
0.4 5.6 315×280 25 4 27 887×544×518 ≤0.6 130
0.6 8.4 315×280 25 6 27 989×544×518 ≤0.6 140
1 14 315×280 25 10 27 1193×544×518 ≤0.6 160

BS315 1.6 22.4 315×280 25 16 27 1499×544×518 ≤0.6 170
2 28 315×280 25 20 27 1703×544×518 ≤0.6 190
2.5 35 315×280 25 25 27 1958×544×518 ≤0.6 200
3 42 315×280 25 30 27 2213×544×518 ≤0.6 220

BJ420 2 32 420×420 30 9 32 1633×820×820 ≤0.6 450
