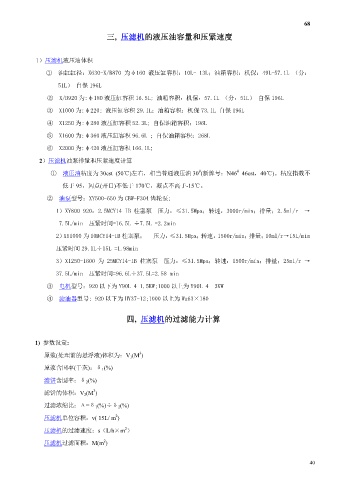

68

三, 压滤机的液压油容量和压紧速度

1）压滤机液压油体积

① 油缸缸径：X630-X/B870 为φ160 液压缸容积：10L- 13L；油箱容积：机保：49L-57.1L （分：

51L） 自保 196L

② X/B920 为:φ180 液压缸容积 16.5L; 油箱容积：机保：57.1L （分：51L） 自保 196L

③ X1000 为:φ220; 液压缸容积 29.1L；油箱容积：机保 73.1L 自保 196L
④ X1250 为:φ280 液压缸容积 52.3L; 自保油箱容积：196L

⑤ X1600 为:φ360 液压缸容积 96.6L ; 自保油箱容积：268L

⑥ X2000 为:φ420 液压缸容积 166.1L;

2）压滤机油泵排量和压紧速度计算
#
#
① 液压油粘度为 30cst (50℃)左右，相当普通液压油 30 (新牌号：N46 46cst，40℃)。粘度指数不
低于 95，闪点(开口)不低于 170℃，凝点不高于-15℃。

② 油泵型号：XY500-650 为 CBW-F304 齿轮泵;

1）XY800-920：2.5MCY14-IB 柱塞泵 压力：≤31.5Mpa；转速：3000r/min；排量；2.5ml/r →
7.5L/min 压紧时间=16.5L ÷7.5L =2.2min

2）XY1000 为 10MCY14-IB 柱塞泵； 压力：≤31.5Mpa；转速：1500r/min；排量；10ml/r→15L/min

压紧时间 29.1L÷15L =1.98min
3）X1250-1600 为 25MCY14-IB 柱塞泵 压力：≤31.5Mpa；转速：1500r/min；排量；25ml/r →

37.5L/min 压紧时间=96.6L÷37.5L=2.58 min

③ 电机型号：920 以下为 Y90L-4 1.5KW;1000 以上为 Y90L-4 3KW

④ 滤油器型号: 920 以下为 HY37-12;1000 以上为 Wu63×180

四, 压滤机的过滤能力计算

1) 参数设定:
3
原浆(处理前的悬浮液)体积为：V 1(M )
原浆含固率(干灰)：δ 1(%)

滤饼含固率：δ 2(%)
3
滤饼的体积：V 2(M )
过滤浓缩比：Δ=δ 1(%)÷δ 2(%)

2
压滤机单位容积：v( 15L/ m )
2
压滤机的过滤速度：s（L/h×m ）
2
压滤机过滤面积：M(m )
