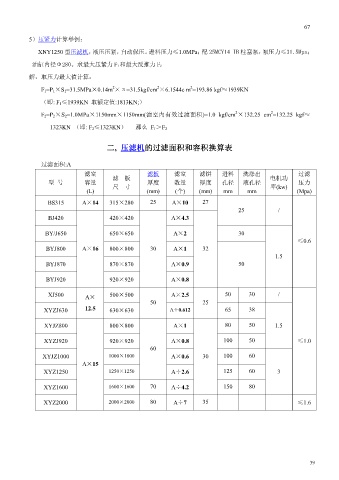

5）压紧力计算举例：

XNY1250 型压滤机，液压压紧，自动保压。进料压力≤1.0MPa；配 25MCY14-IB 柱塞泵，泵压力≤31.5Mpa；

油缸内径Φ280。求最大压紧力 F1和最大反推力 F2
解：取压力最大值计算：

2
2
2
F 1=P 1×S 1=31.5MPa×0.14m ×π=31.5kgf/cm ×6.1544c m =193.86 kgf≈1939KN
（即: F 1≤1939KN 取额定值:1813KN;）
F 2=P 2×S 2=1.0MPa×1150mm×1150mm(滤室内有效过滤面积)=1.0 kgf/cm ×132.25 cm =132.25 kgf≈
2
2
1323KN （即: F 2≤1323KN） 那么 F 1＞F 2

二, 压滤机的过滤面积和容积换算表

过滤面积:A
滤室 滤板 滤室 滤饼 进料 洗涤出 过滤
滤 板 电机功
型 号 容量 厚度 数量 厚度 孔径 液孔径 压力
尺 寸 率(kw)
(L) (mm) (个) (mm) mm mm (Mpa)
BS315 A×14 315×280 25 A×10 27
25 /
BJ420 420×420 A×4.3

BY/J650 650×650 A×2 30
≤0.6
BYJ800 A×16 800×800 30 A×1 32
1.5
BYJ870 870×870 A×0.9 50

BYJ920 920×920 A×0.8

XJ500 A× 500×500 A×2.5 50 30 /
50 25
XYZJ630 12.5 630×630 A÷0.612 65 38

XYJZ800 800×800 A×1 80 50 1.5

XYZJ920 920×920 A×0.8 100 50 ≤1.0
60
XYJZ1000 1000×1000 A×0.6 30 100 60
A×15
XYZ1250 1250×1250 A÷2.6 125 60 3

XYZ1600 1600×1600 70 A÷4.2 150 80

XYZ2000 2000×2000 80 A÷7 35 ≤1.6

39
