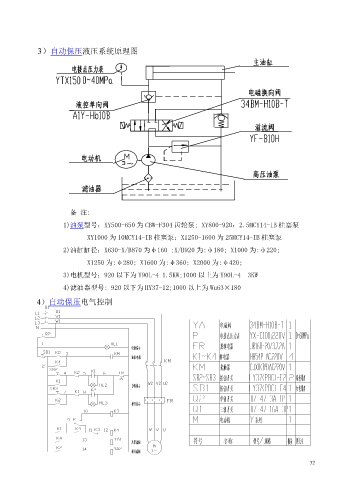

3）自动保压液压系统原理图

备 注:
1)油泵型号：XY500-650 为 CBW-F304 齿轮泵; XY800-920：2.5MCY14-IB 柱塞泵

XY1000 为 10MCY14-IB 柱塞泵；X1250-1600 为 25MCY14-IB 柱塞泵

2)油缸缸径：X630-X/B870 为φ160 ;X/B920 为:φ180; X1000 为:φ220;

X1250 为:φ280; X1600 为:φ360; X2000 为:φ420;

3)电机型号：920 以下为 Y90L-4 1.5KW;1000 以上为 Y90L-4 3KW
4)滤油器型号: 920 以下为 HY37-12;1000 以上为 Wu63×180

4）自动保压电气控制

32
