Page 60 - 压滤机过滤技术

59

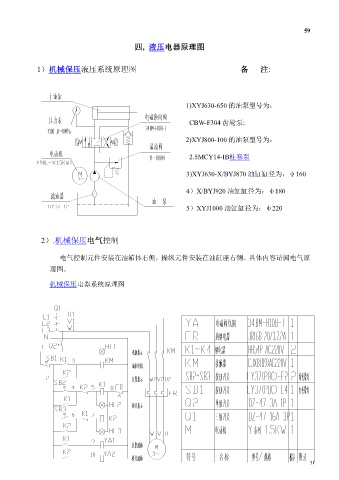

四, 液压电器原理图

1）机械保压液压系统原理图 备 注:

1)XYJ630-650 的油泵型号为：

CBW-F304 齿轮泵;

2)XYJ800-100 的油泵型号为：

2.5MCY14-IB柱塞泵

3)XYJ630-X/BYJ870 油缸缸径为：φ160

4）X/BYJ920 油缸缸径为：φ180

5）XYJ1000 油缸缸径为：φ220

2）.机械保压电气控制

电气控制元件安装在油箱体右侧，操纵元件安装在油缸座右侧。具体内容请阅电气原
理图。

机械保压电器系统原理图

31
