A
                                                                      B

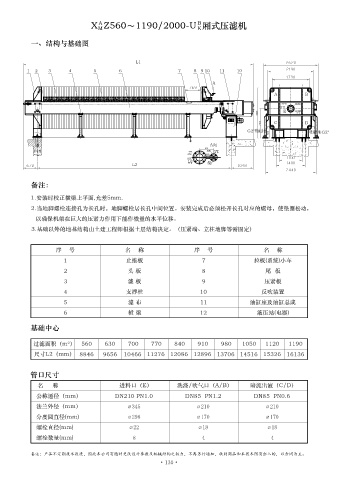

                                 X  Z560~1190/2000-U  厢式压滤机
                                                                      K
                                   M
            一、结构与基础图


                                                 L1
           1  2   3      4        5        6                    7    8  9 10  11    10

                                                                            A
                                                                                                 A          B


                                                                                                    E
                                                                                                 C          D
                                                                                        G2"                       G2"

                                                                           A向



                                               L2


            备注:

            1.安装时校正横梁上平面,允差5mm.
            2.当地脚螺栓连接孔为长孔时,地脚螺栓居长孔中间位置。安装完成后必须松开长孔对应的螺母,使垫圈松动,
              以确保机架在巨大的压紧力作用下能作微量的水平位移。

            3.基础以外的地基结构由土建工程师根据土层结构决定。(压紧端、立柱地脚等需固定)


                     序    号                  名    称                  序    号                   名    称
                       1                     止推板                        7                 拉板(系统)小车

                       2                      头 板                       8                     尾  板
                       3                      滤 板                       9                     压紧板
                       4                     支撑柱                       10                    反吹装置

                       5                      滤 布                      11                油缸座及油缸总成
                       6                      横 梁                      12                  液压站(电器)

            基础中心


             过滤面积(m²)         560     630     700     770     840     910      980    1050    1120    1190
             尺寸L2(mm) 8846           9656   10466 11276 12086 12896 13706 14516 15326 16136


            管口尺寸

              名     称                      进料口(E)              洗涤/吹气口(A/B)               暗流出液(C/D)
              公称通径(mm)                   DN210 PN1.0              DN85  PN1.2             DN85  PN0.6
              法兰外径(mm)                        ∅ 345                   ∅ 210                   ∅ 210

              分度圆直径(mm)                       ∅ 298                   ∅ 170                   ∅ 170
              螺栓直径(mm)                        ∅ 22                     ∅ 18                    ∅ 18
              螺栓数量(mm)                          8                       4                       4


            备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
                                                         ·130·
