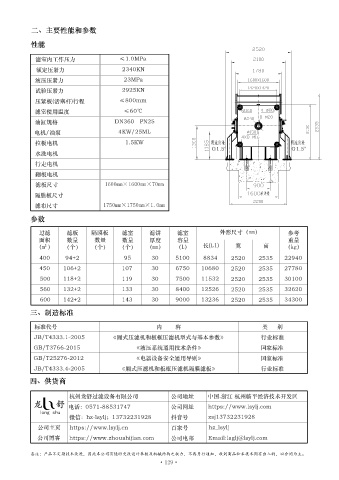

Page 92 - 《龙舒压滤机技术参数插页》
P. 92

二、主要性能和参数

            性能

             滤室内工作压力                       ≤1.0MPa

              额定压紧力                         2340KN
             液压压紧力                          23MPa
             试验压紧力                          2925KN

             压紧板(活塞杆)行程                    ≤800mm
             滤室使用温度                          ≤60℃
             油缸规格                        DN360   PN25
             电机/油泵                         4KW/25ML

             拉板电机                            1.5KW
                                                                           G1.5"                       G1.5"
             水洗电机
             行走电机

             翻板电机
             滤板尺寸                     1600mm×1600mm×70mm
             隔膜板尺寸
             滤布尺寸                    1750mm×1750mm×1.0mm

            参数

               过滤       滤板       隔膜板        滤室        滤饼       滤室             外形尺寸(mm)                参考
               面积       数量        数量        数量        厚度       容量                                     重量
              (m²)     (个)       (个)       (个)       (mm)      (L)      长(L1)       宽        高       (kg)
               400      94+2                 95       30       5100     8834      2520      2535     22940
               450     106+2                107       30       6750     10680     2520      2535     27780
               500     118+2                119       30       7500     11532     2520      2535     30100

               560     132+2                133       30       8400     12526     2520      2535     32620
               600     142+2                143       30       9000     13236     2520      2535     34300

            三、制造标准

             标准代号                                       内       容                            类     别
             JB/T4333.1-2005            《厢式压滤机和板框压滤机型式与基本参数》                                 行业标准

             GB/T3766-2015                      《液压系统通用技术条件》                                国家标准
             GB/T25276-2012                     《电器设备安全通用导则》                                国家标准
             JB/T4333.4-2005               《厢式压滤机和板框压滤机隔膜滤板》                                 行业标准

            四、供货商

                         杭州龙舒过滤设备有限公司                        公司地址         中国.浙江 杭州临平经济技术开发区

             龙   舒 电话:0571-88531747                          公司网址         https://www.lsylj.com
               long shu
                         微信:hz-lsylj;13732231928             抖音号          zsj13732231928
              公司主页       https://www.lsylj.cn                百家号          hz_lsylj
              公司博客       https://www.zhoushijian.com         公司电邮         Email:lsglj@lsylj.com


            备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
