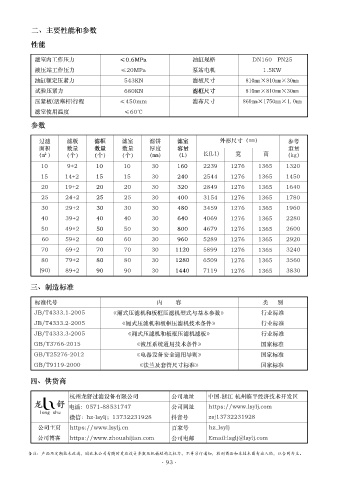

二、主要性能和参数

            性能

             滤室内工作压力                       ≤0.6MPa                   油缸规格                 DN160   PN25

             液压站工作压力                       ≤20MPa                    泵站电机                    1.5KW
             油缸额定压紧力                         543KN                   滤板尺寸              810mm×810mm×30mm
             试验压紧力                           680KN                   滤框尺寸              810mm×810mm×30mm

             压紧板(活塞杆)行程                    ≤450mm                    滤布尺寸             860mm×1750mm×1.0mm
             滤室使用温度                          ≤60℃

            参数

               过滤       滤板        滤框        滤室        滤饼       滤室             外形尺寸(mm)                参考
               面积       数量        数量        数量        厚度       容量                                     重量
              (m²)     (个)       (个)       (个)       (mm)      (L)      长(L1)       宽        高       (kg)

               10        9+2       10       10        30       160      2239      1276      1365     1320
               15       14+2       15       15        30       240      2544      1276      1365     1450
               20       19+2       20        20       30       320      2849      1276      1365     1640

               25       24+2       25        25       30       400      3154      1276      1365     1780
               30       29+2       30        30       30       480      3459      1276      1365     1960
               40       39+2       40       40        30       640      4069      1276      1365     2280

               50       49+2       50       50        30       800      4679      1276      1365     2600
                60      59+2       60        60       30       960      5289      1276      1365     2920
               70       69+2       70        70       30       1120     5899      1276      1365     3240
               80       79+2       80        80       30       1280     6509      1276      1365     3560

               (90)     89+2       90        90       30       1440     7119      1276      1365     3830

            三、制造标准


             标准代号                                       内       容                            类     别
             JB/T4333.1-2005            《厢式压滤机和板框压滤机型式与基本参数》                                 行业标准
             JB/T4333.2-2005               《厢式压滤机和板框压滤机技术条件》                                 行业标准
             JB/T4333.3-2005                 《厢式压滤机和板框压滤机滤板》                                 行业标准

             GB/T3766-2015                      《液压系统通用技术条件》                                 国家标准
             GB/T25276-2012                     《电器设备安全通用导则》                                 国家标准
             GB/T9119-2000                       《法兰及套管尺寸标准》                                 国家标准


            四、供货商

                         杭州龙舒过滤设备有限公司                        公司地址         中国.浙江 杭州临平经济技术开发区

             龙   舒 电话:0571-88531747                          公司网址         https://www.lsylj.com
               long shu
                         微信:hz-lsylj;13732231928             抖音号          zsj13732231928
              公司主页        https://www.lsylj.cn               百家号          hz_lsylj
              公司博客       https://www.zhoushijian.com         公司电邮         Email:lsglj@lsylj.com


           备注:产品不定期技术改进,因此本公司有随时更改设计参数及机械结构之权力,不再另行通知,收到商品和本技术图有出入的,以合同为主。
