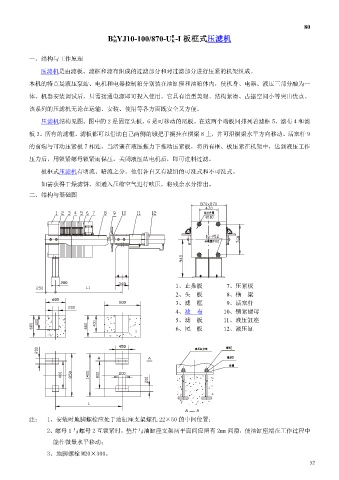

B MYJ10-100/870-U K-I 板框式压滤机
一、结构与工作原理
压滤机是由滤板、滤框和滤布组成的过滤部分和对过滤部分进行压紧的机架组成。
本机的特点是液压泵站、电机和电器控制箱分别装在油缸座和油箱体内，使机身、电器、液压三部分融为一
体。机器安装调试后，只需接通电源即可投入使用。它具有造型美观、结构紧凑、占据空间小等突出优点。
该系列的压滤机无论在运输、安装、使用等各方面既安全又方便。
压滤机结构见图。图中的 2 是固定头板，6 是可移动的尾板。在这两个端板间排列着滤框 5、滤布 4 和滤
板 3。所有的滤框、滤板都可以借助自己两侧的饿把手搁挂在横梁 8 上，并可沿横梁水平方向移动。活塞杆 9
的前端与可动压紧板 7 相连，当活塞在液压推力下推动压紧板，将所有框、板压紧在机架中，达到液压工作
压力后，用锁紧螺母锁紧而保压。关闭液压站电机后，即可进料过滤。
板框式压滤机有明流、暗流之分。他们各自又有滤饼的可洗式和不可洗式。
如需获得干燥滤饼，须通入压缩空气进行吹压，将残余水分排出。
二、结构与基础图
1、止推板 7、压紧板
2、头 板 8、横 梁
3、滤 框 9、活塞杆
4、滤 布 10、锁紧螺母
5、滤 板 11、液压缸座
6、尾 板 12、液压缸
注： 1、安装时地脚螺栓应处于油缸座支架螺孔 22×50 的中间位置；
2、螺母 1 与螺母 2 互锁紧时，垫片与油缸座支架两平面间应留有 2mm 间隙，使油缸座端在工作过程中
能作微量水平移动；
3、地脚螺栓 M20×300。
