79

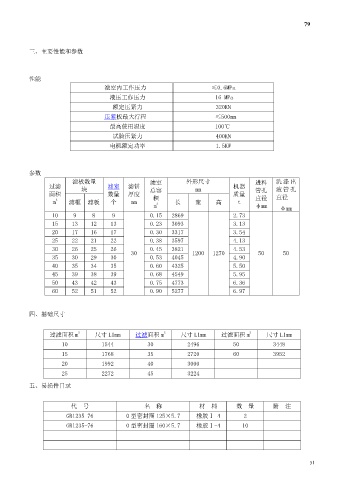

三、主要性能和参数

性能
滤室内工作压力 ≤0.6MPa

液压工作压力 16 MPa
额定压紧力 320KN
压紧板最大行程 ≤500mm
最高使用温度 100℃
试验压紧力 400KN
电机额定功率 1.5KW

参数
滤板数量 滤室 外形尺寸 进料 洗 涤 出
过滤 块 滤室 滤饼 mm 机器 液 管 孔
面积 数量 厚度 总容 质量 管孔
直径 直径
积
2
m 滤框 滤板 个 mm 长 宽 高 t
3
m φmm φmm
10 9 8 9 0.15 2869 2.73
15 13 12 13 0.23 3093 3.13
20 17 16 17 0.30 3317 3.54
25 22 21 22 0.38 3597 4.13
30 26 25 26 0.45 3821 4.53
30 1200 1270 50 50
35 30 29 30 0.53 4045 4.90
40 35 34 35 0.60 4325 5.50
45 39 38 39 0.68 4549 5.95
50 43 42 43 0.75 4773 6.36
60 52 51 52 0.90 5277 6.97

四、基础尺寸

2
2
2
过滤面积 m 尺寸 L1mm 过滤面积 m 尺寸 L1mm 过滤面积 m 尺寸 L1mm
10 1544 30 2496 50 3448
15 1768 35 2720 60 3952
20 1992 40 3000
25 2272 45 3224

五、易损件目录

代 号 名 称 材 料 数 量 附 注
GB1235-76 0 型密封圈 125×5.7 橡胶Ⅰ-4 2

GB1235-76 0 型密封圈 160×5.7 橡胶Ⅰ-4 10

51
