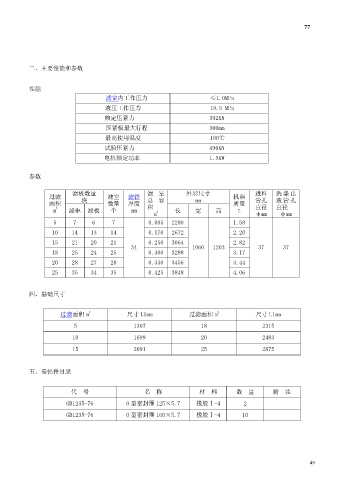

77

三、主要性能和参数

性能
滤室内工作压力 ≤1.0MPa
液压工作压力 19.5 MPa
额定压紧力 392KN
压紧板最大行程 300mm

最高使用温度 100℃
试验压紧力 490KN
电机额定功率 1.5KW

参数

滤板数量 滤 室 外形尺寸 进料 洗 涤 出
过滤 块 滤室 滤饼 总 容 mm 机器 管孔 液 管 孔
面积 数量 厚度 积 质量 直径 直径
2
m 滤框 滤板 个 mm 3 长 宽 高 t
m φmm φmm
5 7 6 7 0.085 2280 1.58
10 14 13 14 0.170 2672 2.20
15 21 20 21 0.250 3064 2.82
34 1060 1203 37 37
18 25 24 25 0.300 3288 3.17
20 28 27 28 0.330 3456 3.44
25 35 34 35 0.425 3848 4.06

四、基础尺寸

2
2
过滤面积 m 尺寸 L1mm 过滤面积 m 尺寸 L1mm
5 1307 18 2315
10 1699 20 2483

15 2091 25 2875

五、易损件目录

代 号 名 称 材 料 数 量 附 注

GB1235-76 0 型密封圈 125×5.7 橡胶Ⅰ-4 2
GB1235-76 0 型密封圈 160×5.7 橡胶Ⅰ-4 10

49
