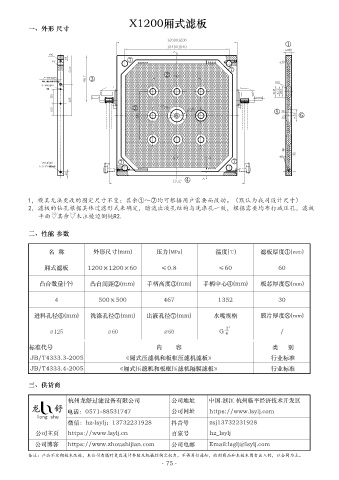

X1200厢式滤板
一、外形 尺寸

①

⑦

⑦
② 500
③

② ∅ 185 125
∅ ⑤
500 ⑥ ⑥

⑦ ⑦

④

1，模具无法更改的固定尺寸不变；其余①～⑦均可根据用户需要而改动。（默认为我司设计尺寸）
2，滤板的钻孔根据具体过滤形式来确定，暗流出液孔结构与洗涤孔一致，根据需要均布打减压孔，滤板
平面 其余 未注棱边倒钝R2.

二、性能 参数

名 称 外形尺寸(mm) 压力(MPa) 温度(℃) 滤板厚度①(mm)

厢式滤板 1200×1200×60 ≤0.8 ≤60 60

凸台数量(个) 凸台间距②(mm) 手柄高度③(mm) 手柄中心④(mm) 板芯厚度⑤(mm)

4 500×500 467 1352 30

进料孔径⑥(mm) 洗涤孔径⑦(mm) 出液孔径⑦(mm) 水嘴规格 膜片厚度⑧(mm)

3″
∅ 125 ∅ 60 ∅ 60 G — /
4
标准代号 内 容 类 别
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
JB/T4333.4-2005 《厢式压滤机和板框压滤机隔膜滤板》 行业标准

三、供货商

杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj

公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
