Page 75 - 《压滤机滤板参数》

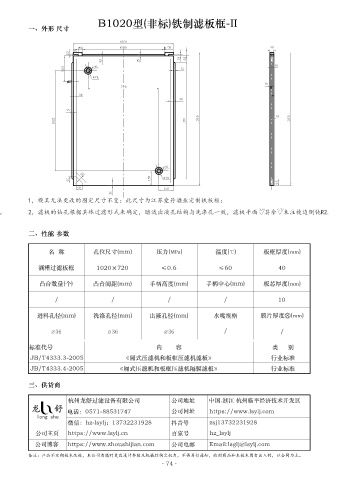

B1020型(非标)铁制滤板框-II
一、外形 尺寸

1，模具无法更改的固定尺寸不变；此尺寸为江苏爱丹酒业定制铁板框；

。 2，滤板的钻孔根据具体过滤形式来确定，暗流出液孔结构与洗涤孔一致，滤板平面 其余 未注棱边倒钝R2.

二、性能 参数

名 称 孔位尺寸(mm) 压力(MPa) 温度(℃) 板框厚度(mm)

酒糟过滤板框 1020×720 ≤0.6 ≤60 40

凸台数量(个) 凸台间距(mm) 手柄高度(mm) 手柄中心(mm) 板芯厚度(mm)

/ / / / 10

进料孔径(mm) 洗涤孔径(mm) 出液孔径(mm) 水嘴规格 膜片厚度⑧(mm)

∅ 36 ∅ 36 ∅ 36 / /

标准代号 内 容 类 别
JB/T4333.3-2005 《厢式压滤机和板框压滤机滤板》 行业标准
JB/T4333.4-2005 《厢式压滤机和板框压滤机隔膜滤板》 行业标准

三、供货商

杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj

公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
