Page 72 - 《压滤机滤板参数》

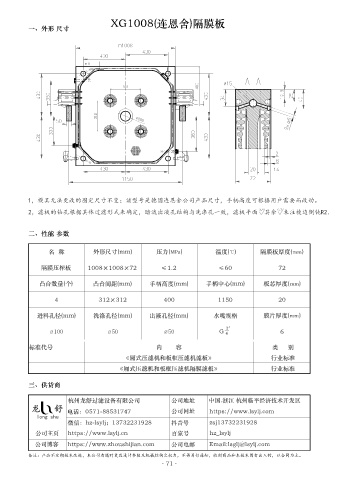

XG1008(连恩舍)隔膜板
一、外形 尺寸

A

A
312

1，模具无法更改的固定尺寸不变；该型号是德国连恩舍公司产品尺寸，手柄高度可根据用户需要而改动。

2，滤板的钻孔根据具体过滤形式来确定，暗流出液孔结构与洗涤孔一致，滤板平面 其余 未注棱边倒钝R2。

二、性能 参数

名 称 外形尺寸(mm) 压力(MPa) 温度(℃) 隔膜板厚度(mm)

隔膜压榨板 1008×1008×72 ≤1.2 ≤60 72

凸台数量(个) 凸台间距(mm) 手柄高度(mm) 手柄中心(mm) 板芯厚度(mm)

4 312×312 400 1150 20

进料孔径(mm) 洗涤孔径(mm) 出液孔径(mm) 水嘴规格 膜片厚度(mm)

3″
∅ 100 ∅ 50 ∅ 50 G — 6
4
标准代号 内 容 类 别
《厢式压滤机和板框压滤机滤板》 行业标准
《厢式压滤机和板框压滤机隔膜滤板》 行业标准

三、供货商

杭州龙舒过滤设备有限公司 公司地址 中国.浙江 杭州临平经济技术开发区
龙 舒 电话：0571-88531747 公司网址 https://www.lsylj.com
long shu
微信：hz-lsylj；13732231928 抖音号 zsj13732231928
公司主页 https://www.lsylj.cn 百家号 hz_lsylj

公司博客 https://www.zhoushijian.com 公司电邮 Email:lsglj@lsylj.com
备注：产品不定期技术改进，本公司有随时更改设计参数及机械结构之权力，不再另行通知，收到商品和本技术图有出入的，以合同为主。
